En bref
Pour un passage étroit ou des déplacements fréquents, commencez par 85 cm ; pour donner plus d’espace au message sans changer de famille de support, regardez 100 cm ; retenez 120 cm seulement après avoir mesuré la circulation, la cassette et le sac. Surtout, ne créez jamais le fichier d’après le seul libellé « 85 × 200 » : demandez le gabarit du modèle, car la zone visible et la longueur prise dans l’enrouleur varient d’une structure à l’autre.
Un roll-up est un support vertical dont le visuel s’enroule dans une cassette au sol. Il est rapide à déployer et protège la face imprimée pendant le transport, mais une partie du panneau doit rester fixée sous la ligne visible. La bonne largeur se choisit donc avec quatre mesures : place au sol, zone visible, longueur totale du visuel et portion engagée dans la cassette.
Les familles de roll-up et leur usage
Le mot « roll-up » couvre des structures qui se ressemblent une fois ouvertes, mais qui ne répondent pas aux mêmes contraintes.
| Famille de structure | Repère mécanique | Usage adapté | Limite à contrôler |
|---|---|---|---|
| Cassette avec un ou deux pieds pivotants | pieds déployés perpendiculairement au visuel | installation intérieure occasionnelle, transport fréquent | emprise au sol et risque de trébuchement dans un passage serré |
| Cassette à embase large | base continue, sans pied saillant ou avec pieds intégrés | présentation régulière, zone de passage maîtrisée | poids et volume du sac |
| Mât segmenté | plusieurs tronçons emboîtés, hauteur fixe | montage simple et répétable | aucun réglage fin de hauteur |
| Mât télescopique | hauteur réglable dans une plage documentée | adaptation à plusieurs hauteurs de visuel | compatibilité avec la longueur du panneau et tension obtenue |
| Visuel remplaçable | rail et cassette conçus pour l’échange | campagnes renouvelées sur une même structure | remplacement réellement prévu, outil nécessaire et risque pour le ressort |
Un modèle prévu pour l’intérieur ne devient pas un modèle extérieur parce qu’on ajoute un poids improvisé. Pour une exposition au vent, il faut une structure spécifiquement conçue et documentée pour cet usage.
Formats 85, 100 et 120 cm : ce qu’un modèle documente réellement
Le tableau ci-dessous est calculé à partir de la fiche technique d’une structure précise, le modèle Mosquito. Sa zone visible mesure 1 992 mm de haut et sa documentation demande 150 mm supplémentaires pour l’enrouleur. Ces chiffres ne constituent ni une norme, ni une valeur valable pour tous les roll-up.
| Largeur commerciale | Zone visible documentée | Longueur totale du visuel à préparer | Partie supplémentaire pour l’enrouleur |
|---|---|---|---|
| 85 × 200 cm | 850 × 1 992 mm | 850 × 2 142 mm | 150 mm |
| 100 × 200 cm | 1 000 × 1 992 mm | 1 000 × 2 142 mm | 150 mm |
| 120 × 200 cm | 1 200 × 1 992 mm | 1 200 × 2 142 mm | 150 mm |
Le « 200 cm » du nom commercial arrondit ici une hauteur visible de 1 992 mm. La partie de 150 mm n’est pas un fond perdu classique : elle sert à l’attache et au fonctionnement de l’enrouleur. Un élément important placé dans cette zone peut rester invisible ou descendre dans la cassette.
Un second modèle montre un écart de 100 mm
La documentation du Roll Up Classic donne, pour ses versions de 850 et 1 000 mm de large, un panneau standard de 2 400 mm et une zone visible de 2 150 mm. La différence atteint donc 250 mm, contre 150 mm sur le premier modèle.
| Modèle documenté | Largeurs comparables | Zone visible en hauteur | Panneau en hauteur | Différence |
|---|---|---|---|---|
| Mosquito | 850 et 1 000 mm | 1 992 mm | 2 142 mm | 150 mm |
| Roll Up Classic | 850 et 1 000 mm | 2 150 mm | 2 400 mm | 250 mm |
Cet écart interdit de présenter « ajoutez 15 cm » comme une règle générale. Même deux structures de largeur identique peuvent demander des fichiers de hauteurs différentes. Le second modèle n’est d’ailleurs pas un « 85 × 200 » : sa zone visible standard annoncée mesure 2 150 mm de haut.

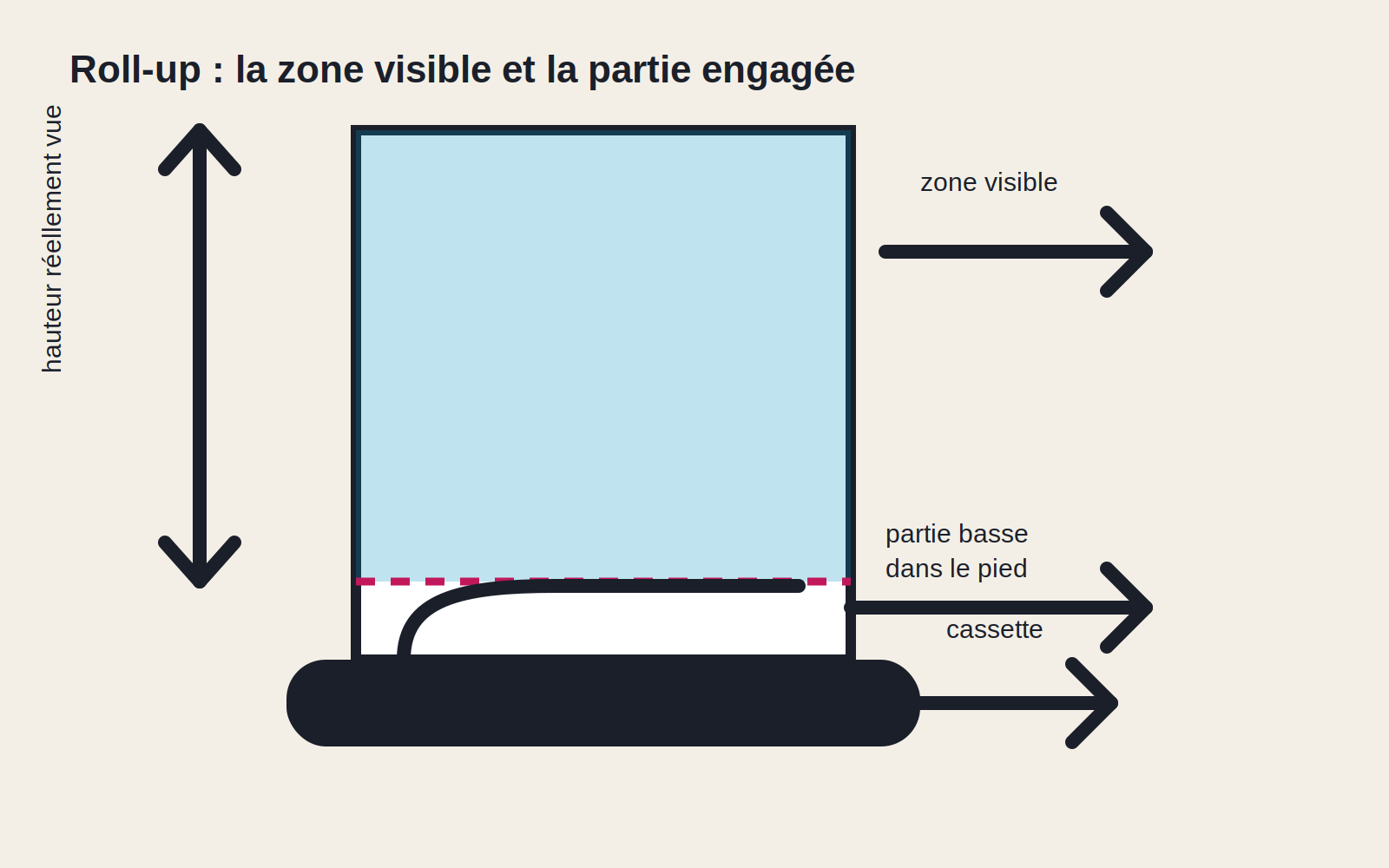

Comment fonctionne l’enrouleur
Le rail supérieur retient le haut du visuel. Un mât placé derrière le panneau maintient ce rail à la hauteur de travail. En bas, le visuel entre dans la cassette et se fixe au rouleau. Le ressort précontraint ramène le panneau dans la base lorsqu’on retire le rail du mât.
La zone basse remplit donc trois fonctions :
- fournir une longueur d’amorce entre la ligne visible et le rouleau ;
- permettre la fixation du panneau au mécanisme ;
- conserver assez de matière engagée pour que la tension reste régulière une fois le visuel déployé.
Cette partie n’est pas « perdue » au sens d’un défaut. Elle est fonctionnelle mais non visible en usage normal. Le gabarit peut y demander une couleur de fond continue, tout en interdisant les textes, logos et repères essentiels.
Choisir 85, 100 ou 120 cm selon la place et le message
Circulation étroite, transport fréquent
85 cm, après mesure de la cassette ouverte et de ses pieds.
Support autonome avec un titre, un visuel et quelques points
100 cm donne davantage de largeur sans former un fond de scène.
Composition plus ample ou lecture latérale
120 cm, si le passage, le poids et le véhicule de transport l’acceptent.

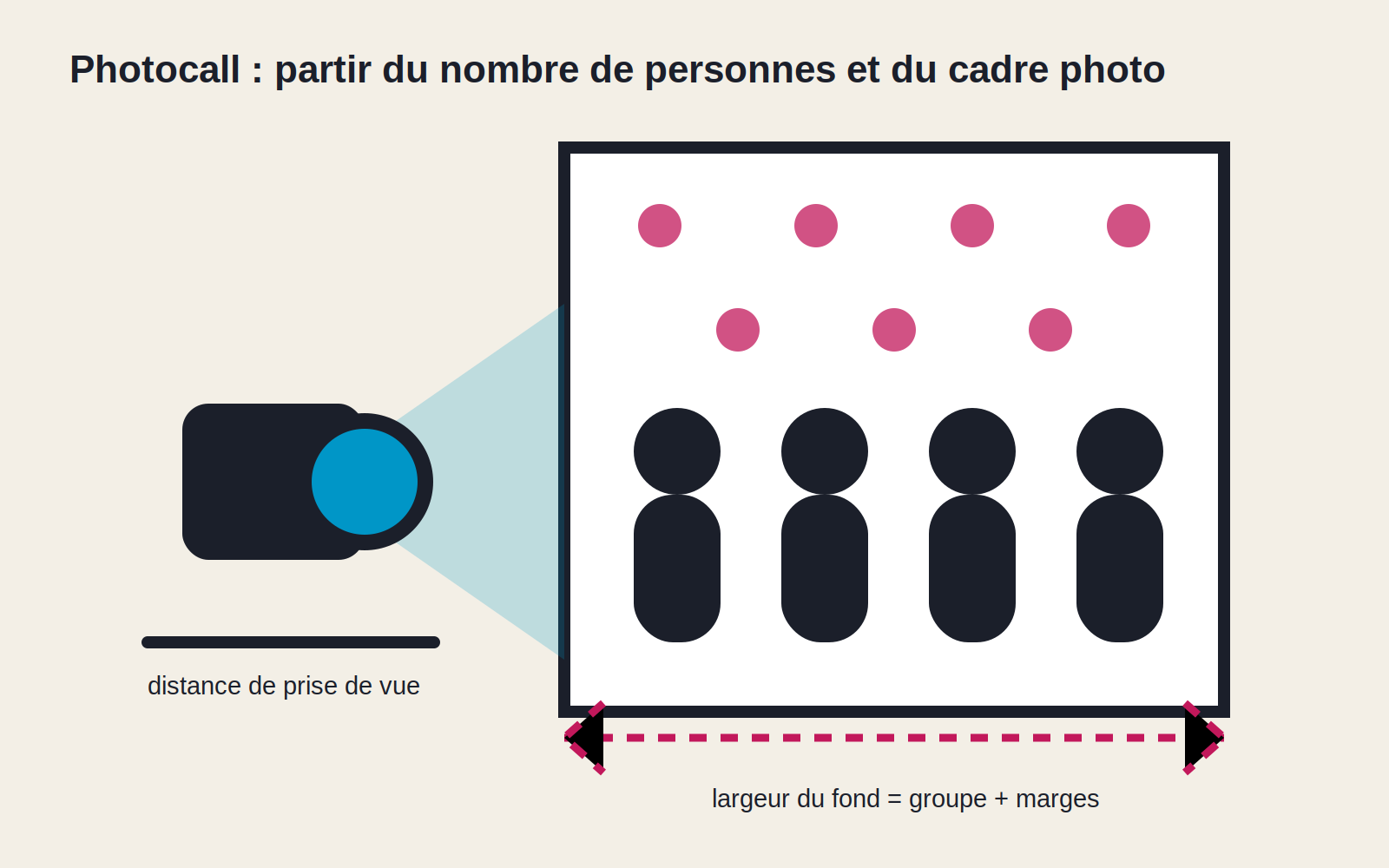

Plusieurs personnes devant le visuel ou décor photographique
ne multipliez pas les roll-up par défaut ; un support tendu ou un photocall peut mieux gérer les raccords et le cadrage.
La largeur utile ne doit pas être remplie pour justifier le choix. Si le message tient clairement sur 85 cm, passer à 120 cm ajoute surtout du poids, de l’encombrement et de la prise aux mouvements d’air. À l’inverse, réduire une composition dense pour la faire entrer sur 85 cm diminue la taille des caractères et rapproche les éléments des bords.
Mesurer l’emplacement, pas seulement le visuel
Avant de retenir une largeur, relevez :
- la largeur de la cassette ;
- la profondeur totale, pieds déployés ;
- la hauteur montée ;
- la largeur libre de circulation après installation ;
- les dimensions et le poids du sac ;
- la distance entre le public et le visuel.
Une règle mesurable consiste à poser au sol un rectangle aux dimensions de la base et à conserver le passage nécessaire autour. La largeur imprimée seule ne révèle ni les pieds pivotants, ni le recul du mât, ni la place nécessaire pour manipuler le rail pendant le montage.
Rail supérieur, mât et remplacement du visuel
Rail à pince ou fixation adhésive
Un rail à pince serre le haut du panneau et peut faciliter un remplacement lorsqu’il est conçu pour être rouvert. Une fixation adhésive demande un positionnement exact dès la pose. Dans les deux cas, le bord supérieur doit rester droit : un décalage se traduit par un visuel qui tire d’un côté.
Mât segmenté ou télescopique
Le mât segmenté impose généralement une hauteur déterminée. Le mât télescopique permet un réglage, mais seulement dans sa plage prévue et avec une longueur de visuel compatible. Choisir un mât réglable n’autorise pas à improviser un fichier plus long que le panneau documenté.
Visuel réellement remplaçable ou cassette dédiée
La possibilité de retirer un ancien panneau dépend du rail, de l’attache basse et de l’accès au rouleau. Une cassette fermée ou un ressort difficile à immobiliser peut rendre l’échange risqué. Le critère à demander n’est pas « réutilisable », mais : quelle procédure, quel outil et quelle pièce sont prévus pour remplacer le visuel ?
Média : planéité, opacité et épaisseur
Le média doit se dérouler sans tuiler, rester assez opaque pour que la structure ou une lumière arrière ne transparaisse pas, et respecter l’épaisseur admise par la cassette. Pour le premier modèle documenté, la fiche recommande 225 à 300 microns. Le second accepte jusqu’à 440 microns, avec une plage plus étroite de 270 à 330 microns dans certaines configurations.
Ces valeurs montrent, là encore, qu’un matériau déclaré compatible avec un roll-up ne l’est pas automatiquement avec tous. Une épaisseur excessive gêne l’enroulement ; un panneau trop souple peut gondoler ; une matière insuffisamment opaque peut affaiblir les contrastes.
Préparer un fichier sans masquer l’information utile
Demandez le gabarit exact avant la mise en page. Il doit permettre d’identifier :
- la largeur et la longueur totales du document ;
- la hauteur réellement visible ;
- la zone basse engagée dans la cassette ;
- l’éventuelle tolérance latérale ;
- le profil colorimétrique et la résolution demandés ;
- le sens de montage et la position du rail supérieur.
Placez les textes, logos et coordonnées uniquement dans la zone visible, avec une marge de confort supplémentaire près du haut et des côtés. Prolongez le fond dans la zone basse si le gabarit le demande, mais n’y mettez rien qui doive être lu.
Pour la résolution, raisonnez au format final et à la distance d’observation. Un roll-up vu entre un et trois mètres n’exige pas mécaniquement 300 ppp. Demandez la cible du producteur pour le média et le mode d’impression retenus, contrôlez l’image au recul prévu et gardez les textes et formes en vectoriel.
Avantages et limites
Ce que le roll-up fait bien
- Se déploie rapidement sans fixation murale.
- Protège le visuel dans la cassette pendant le transport.
- Donne une surface verticale autonome dans peu de largeur.
- Se range dans un sac adapté à la structure.
Ce qu’il fait moins bien
- Réserve une partie du panneau au mécanisme.
- Peut empiéter sur le passage avec ses pieds ou son embase.
- Résiste mal au vent s’il n’est pas conçu pour l’extérieur.
- Ne forme pas un fond continu lorsque plusieurs unités sont juxtaposées.
Les niveaux de structure sans prix daté
Le budget ne se lit pas seulement dans l’épaisseur de la cassette. Il correspond surtout à des fonctions vérifiables.
| Niveau fonctionnel | Ce qui doit être documenté | À retenir si… |
|---|---|---|
| Structure simple | pieds, mât fixe, sac, plage d’épaisseur du média | le visuel sert ponctuellement et reste rarement remplacé |
| Structure renforcée | embase plus stable, pièces mieux protégées, poids et dimensions de transport | le support est monté souvent ou circule entre plusieurs lieux |
| Structure reconfigurable | mât réglable, procédure de remplacement, pièces disponibles | la même base doit recevoir plusieurs campagnes ou hauteurs compatibles |
Une structure plus coûteuse n’est utile que si sa fonction supplémentaire est mesurable : moins de mouvement, procédure d’échange documentée, plage de hauteur, encombrement ou fréquence de montage. Une promesse générale de qualité ne remplace pas ces données.
La grille de sélection mesurable
| Critère | Mesure ou preuve à obtenir | Décision qu’elle permet |
|---|---|---|
| Largeur | 850, 1 000 ou 1 200 mm de visuel, plus largeur réelle de la base | vérifier le passage et la place du message |
| Hauteur visible | cote exacte en millimètres | placer les éléments lisibles sans se fier au nom commercial |
| Longueur totale | cote du panneau fourni au mécanisme | construire le document au bon format |
| Partie engagée | différence entre longueur totale et zone visible | réserver la zone fonctionnelle basse |
| Emprise au sol | largeur × profondeur, pieds ouverts | éviter une installation gênante ou instable |
| Média | épaisseur minimale et maximale, opacité, planéité | prévenir un mauvais enroulement ou une transparence indésirable |
| Remplacement | procédure, outil et attache haute/basse | savoir si la cassette peut servir à plusieurs campagnes |
| Transport | poids et dimensions du sac | valider les déplacements réels |
| Environnement | intérieur ou extérieur explicitement prévu | écarter une structure inadaptée au vent |
Si une fiche ne donne ni zone visible, ni longueur de panneau, ni plage de média, il manque les données nécessaires pour préparer le fichier. Le bon choix n’est pas le roll-up au nom le plus rassurant : c’est celui dont les cotes et le mécanisme correspondent à l’emplacement mesuré.
